設定好 iSCSI Initiator 及 MPIO 之後, 可以開始來初始化 iSCSI 磁碟及設定磁碟共用(網路磁碟)
1. 這時查看伺服器管理員中磁碟的狀況, 可以發現多了2顆離線狀態未初始化的 iSCSI 磁碟
2. 從磁碟管理工具查看, 多了2個未連線也未配置的磁碟
3. 在伺服器管理員磁碟工具中, 以滑鼠右鍵點擊任一 iSCSI 磁碟並選擇上線

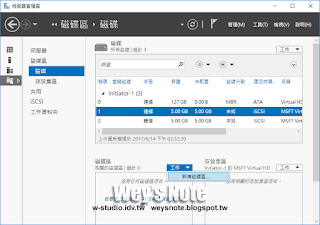

4. 連線後於下方磁碟區工作選取新增磁碟區
5. 跳出新增磁碟區精靈
6. 確認選擇 initiator-1 主機及 5GB 的磁碟1
7. 預設初始化磁碟設定為 GPT 磁碟
8. 磁碟區大小使用預設值(由於只切了 5GB 測試, 如果磁碟夠大可隨意再調整)
9. 設定磁碟代號
10. 設定檔案系統(格式化)及磁碟標籤
11. 確認磁碟設定 (另外設定磁碟2為SMB-Share2 備用)
11-1. 重複上述步驟於 initiator-2 主機上設定磁碟1備用
12. 新增磁碟完成
13. 此時可以看到多了一個 GPT 磁碟 E
14. initiator-1 主機上使用磁碟管理工具檢查磁碟
14-1. initiator-2 主機上使用磁碟管理工具檢查磁碟
15. iSCSI 磁碟皆完成初始化及設定之後, 回到伺服器管理員「共用」工具新增磁碟共用 (initiator-1主機)
16. 先選擇 SMB共用快速設定
17. 選擇磁碟E (剛剛設定的磁碟1 (SMB-Share))
18. 設定磁碟共用名稱 (最好填較容易辨識不要像我偷懶只填SMB很容易搞混)
19. 勾選「啟用存取行列舉」來設定之後的存取權限
20. 設定自訂權限
21. 在此共用目錄的存取權限項目中, 新增一個自訂權限
22. 接著點擊上方 選取一個主體 的藍色連結
23. 新增要共用的物件、使用者或群組 (在此以 Domain Users 作範例)
24. 此時主體顯示為 Domain Users, 於基本權限中勾選 修改 (依照使用狀況設定)
25. 共用目錄 SMB 多了一筆 Domain Users 可以修改的權限
26. 多了一筆 Domain Users 可以修改的權限
27. 確認共用目錄設定
28. 共用目錄 SMB 建立及設定完成
29. 重複上述步驟, 設定磁碟S (磁碟2) 共用目錄為 SMB-share-data
30. Initiator-1 主機上的共用目錄檢視
31. 如同上述步驟, 於 initiator-2 主機上建立 NFS 共用目錄 (確認主機已先安裝 NFS Server)
32. 選擇 磁碟E (磁碟1 (NFS-Share))
33. 設定共用目錄名稱
34. 與 SMB 協定不同的是, NFS 使用驗證的方式來存取, 這裡先選擇 Kerberos v5 驗證
35. 接著新增共用權限
36. 選擇所有主機, 並設定讀與寫的權限
37. 新增的存取權限
38. 接著這邊權限設定略過 (教材中沒有特別說明, 自行決定)
39. 確認 NFS 共用目錄設定
40. NFS 共用目錄設定完成
41. 重複上述步驟再建立一個 SMB 協定的共用目錄 SMB-data
42. Initiator-2 主機上的共用目錄檢視
